可調焦液態鏡頭采用液態聚合物基片,具有連續變焦功能。原理是基于光反饋通過電流改變聚焦鏡形狀（曲率），從而改變其焦距，支持2.5D和3D激光處理功能，是激光處理系統實現快速Z軸調光控制的最佳之選，典型應用是3D激光掃描加工/打標。
我們一站式供應各種類型的液態鏡頭,液體透鏡,液體鏡頭,可調焦液態鏡頭,電動可調焦透鏡,電動調焦透鏡,可變焦透鏡,液態變焦鏡頭,液態電變焦鏡頭,電動變焦聚焦鏡,液體變焦鏡頭,變焦液體鏡頭,動態調焦鏡頭,電動變倍鏡頭,可調焦液體鏡頭,可調焦聚焦鏡,3D激光加工變焦鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
電動變焦聚焦鏡的原理是基于光反饋通過電流改變聚焦鏡形狀（曲率），從而改變其焦距。而這一過程能在數微秒內完成。其獨特的機理可以使系統省去一系列復雜的機械結構，變得更加迅捷和緊湊。變焦聚焦鏡，無論是機械或電動，其優越性相對于傳統鏡頭都令人鼓舞。作為電動變焦聚焦鏡的行業翹楚，我們可以根據您的要求定制，包括尺寸，可調焦距范圍和速度。請告訴我們您的要求，我們樂于為您提供全面的解決方案。
設計緊湊
機構簡潔
反應快速
耗能少
制造公差低
我們的電動變焦聚焦鏡由電流控制，控制電流可選范圍寬，從實驗室常規電源到音圈馬達驅動的IC均可。我們提供分辨率達0.1mA的高精度USB驅動器，此驅動器包含集成I2C數顯溫度傳感器。

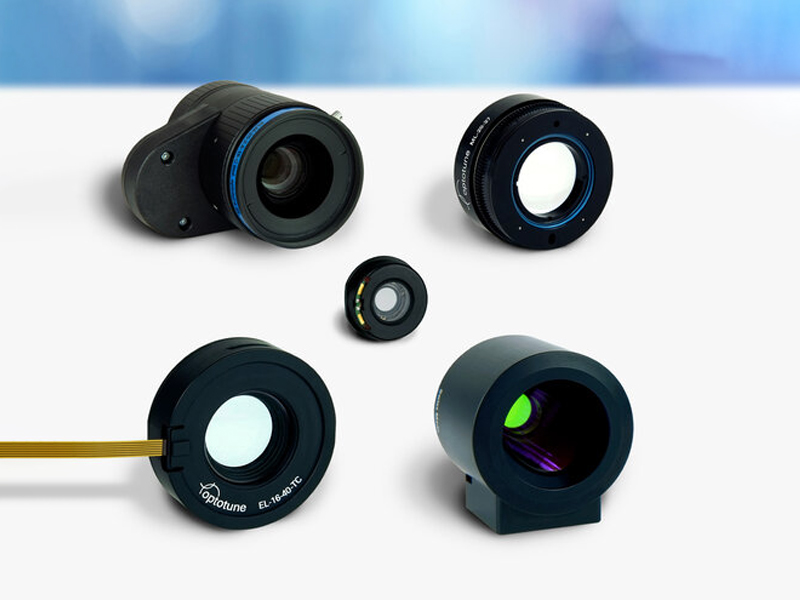

下表總結了我們最受歡迎的可調聚焦鏡的主要技術參數:
| 產品型號 | EL-3-10系列 | EL-12-30-TC系列 | EL-16-40-TC系列 | ML-20-37系列 |
| 外形圖 |  |  |  |  |
| 產品描述 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 | 快速電動變焦聚焦鏡 | 手動可調鏡頭 |
| 尺寸 (直徑x高度) | 10x4.0mm | 30x5.8mm | 40x11.9mm | 37x18.6mm |
| 通光孔徑 | 3mm | 12mm | 16mm | 20mm |
| 鏡頭類型 | 平凸到平凹 | 平凸+平凹補償鏡頭 | 平凸到平凹 | 平凸到平凹 |
| 焦距范圍 | +50-+120mm | -167-+100mm | -500-+333mm | -50-+50mm |
| 折射率 | 1.30 | 1.45 | 1.30 | 1.38 |
應用案例1：3D激光掃描振鏡
電動變焦聚焦鏡的一個典型應用是3D激光掃描加工/打標。2D普通振鏡是激光器輸出的光束先通過控制兩片高速振鏡的偏轉角, 改變激光的傳播方向,然后通過場鏡聚焦到掃描平面上, 在工件表面作標記。這種方式控制起來比較容易，但是掃描面積受到場鏡的限制，而且掃描平面內的每個光點的大小不一樣。中間的較小，周圍較大，而且容易產生枕型和腰鼓型失真。

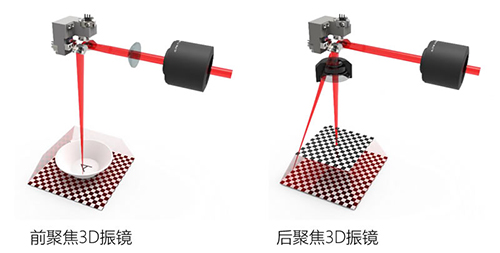

3D振鏡分前聚焦pre-scan和后聚焦post-scan兩種，前后是相對于聚焦和掃描的順序而言。聚焦在前為前聚焦(先聚焦后掃描)，聚焦在后為后聚焦(先掃描后聚焦)。
以前聚焦3D振鏡為例，其光斑先通過聚焦鏡聚焦，然后在光束聚焦的過程中進行掃描。電動變焦聚焦鏡是激光處理系統實現快速Z軸調焦控制的最佳之選。電動變焦聚焦鏡跟據工件平面到聚焦鏡的距離改變聚焦鏡的焦距，從而使聚焦后的光點全部聚到工件所在的平面內，達到3D聚焦的效果。前聚焦3D振鏡可以將焦距拉長，從而增大了掃描面積，是目前大幅面高速掃描的最佳方案。還有一些內雕機也是采用這種動態聚焦的方式，速度比傳統的方式快的多，大約可以達到1000點/秒，并可以保證掃描平面內的每一個光點的光斑大小一致。
應用案例2：3D激光掃描 (2D音圈掃描鏡+電動變焦鏡)
2D音圈掃描鏡是單個光學元件的二維光束偏轉掃描，具有大鏡面和寬掃描角度、小巧輕便的優勢，將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、生物識別、機器視覺、醫療診斷、光譜設備以及3D打印等應用。

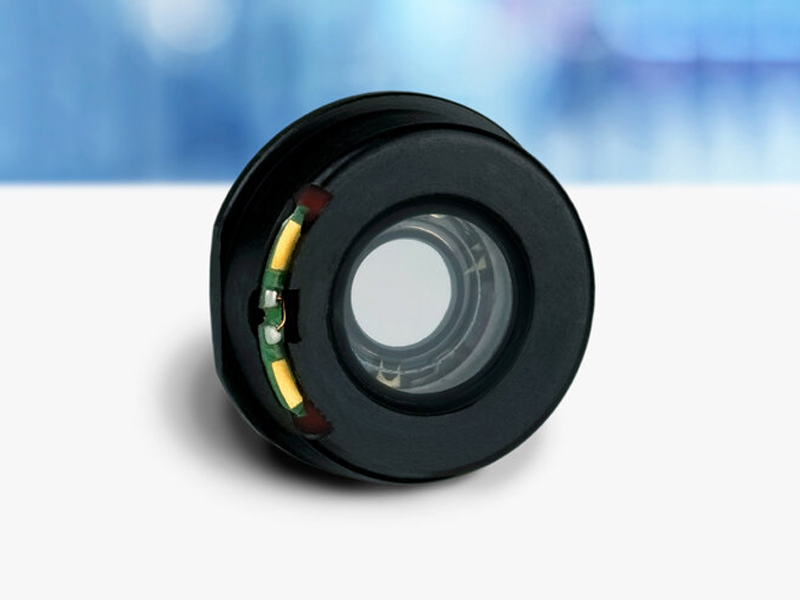

緊湊型 EL-3-10 鏡頭專為 OEM 集成而設計，可集成到各種應用的光學系統中。其工作原理基于成熟的變形透鏡技術。通過施加電流來調整透鏡的曲率。從而，焦距可在幾毫秒內調整到所需值。該鏡頭采用"推挽式"結構，這意味著透鏡曲率會從凹面偏向凸面。EL-3-10 焦距可調鏡頭采用基于成熟音圈技術的執行器，極其可靠耐用，即使在惡劣環境下也能完美適應各種溫度范圍。
主要優勢：
響應時間快<1ms
26 屈光度的大焦距范圍
更低的功率，通常<15mW
應用：
EL-3-10 是以下應用的理想選擇
成像高達 1/1.8 英寸的傳感器
生物識別系統
光學相干斷層掃描（OCT）
激光照明
下表概述了這款緊湊型EL-3-10 主要規格：
| 規格類別 | 規格詳情 |
| 尺寸（直徑 x 厚度） | 10 x 4 mm |
| 通光孔徑 | 3mm |
| 光功率范圍（焦距） | -13 dpt (-77 mm) 至 +13 dpt (+77 mm) |
| 透射波長（>94%） | 420 至 1600nm（VIS 和 NIR 涂層選項） |
| 波前誤差 | <0.15/<0.15λ* |
| 響應時間（10/90% 步長）、穩定時間 | 1，4ms |
| 工作溫度 | -20 至 65°C |
*波前誤差提供是在λRMS@525nm光軸垂直/水平

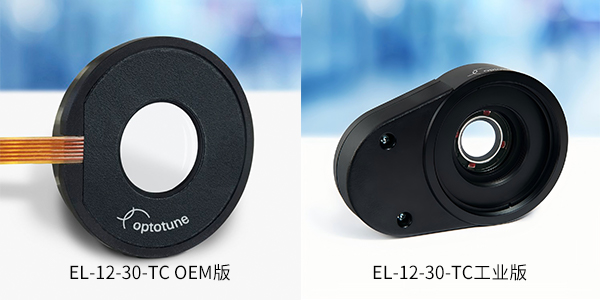

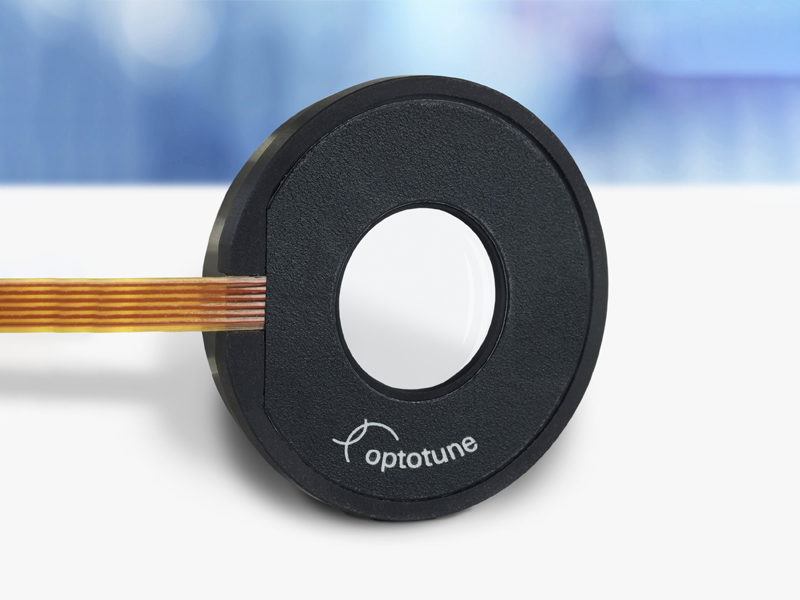

基于十多年來客戶反饋和經驗積累，我們自豪地推出最高效的液態鏡頭 EL-12-30-TC。它經過全新設計，采用最新材料和制造技術，在緊湊的外形中提供最佳性能。
可調透鏡可以從平坦的零狀態成形為平凹透鏡或平凸透鏡，從而產生-6至+10屈光度（在-250至+250mA時）的焦距范圍。
全新鏡頭設計經過優化，響應速度更快，熱敏性更低。蓋玻片鍍有420至950nm的增透膜。
主要優勢：
纖薄外殼，光軸僅增加 5.8 mm
3ms 和 10ms 的快速上升和穩定時間
低溫靈敏度<0.01dpt/°C
5 屈光度范圍內功耗低至 55mW
應用：
EL-12-30-TC 是以下應用的理想選擇：
機器視覺
顯微鏡
虹膜識別
口內掃描儀
光學相干斷層掃描（OCT）
下表總結了EL-12-30-TC 系列的主要規格：
| 產品版本 | 光功率范圍（焦距） | 波前誤差* | 頂部線程 | 底線 |
| EL-12-30-TC-VIS-16D | -6 dpt（-167mm）至 10 dpt（100 mm） | <0.15 / <0.23 λ | 沒有任何 | 沒有任何 |
| EL-12-30-TC-VIS-16D-C | -6 dpt（-167mm）至 10 dpt（100mm） | <0.15 / <0.23 λ | C口公頭 | C口母頭 |
* 波前誤差以 λ RMS @525nm 表示，光軸垂直/水平
* 帶 C 型螺紋適配器的型號可與內置鏡頭控制器 ECC-1C 一起使用

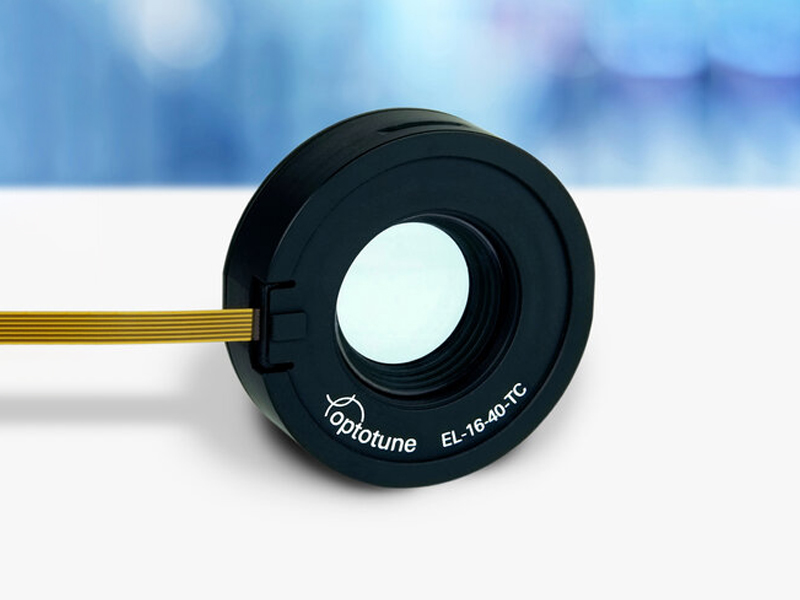

EL-16-40-TC擁有 16 毫米的清晰孔徑，是世界上最大的電動可調焦距鏡頭，為高端應用提供快速可靠的調焦控制。
基于成熟的變形透鏡技術，EL-16-40-TC 可以從平坦的零狀態成形為平凹透鏡或平凸透鏡，從而實現高達 -10 至 +10 屈光度（在 -250 至 +250mA 時）的焦距調節范圍。
響應和穩定時間分別為 5 毫秒和 25 毫秒，比大多數機械替代方案快幾個數量級。得益于堅固的 VCM 驅動設計，該鏡頭能夠以高頻率運行，并在數十億次循環中可靠運行。
該設計經過優化，將熱漂移效應最小化至 0.02 dpt/°C，并且通過內置溫度傳感器，通?？梢詫?shí)現 +/- 0.05 屈光度的整體可重復性。。
主要優勢：
16mm 大通光孔徑
5ms快速響應時間
重復性高，通常為+/-0.05 dpt
配置：

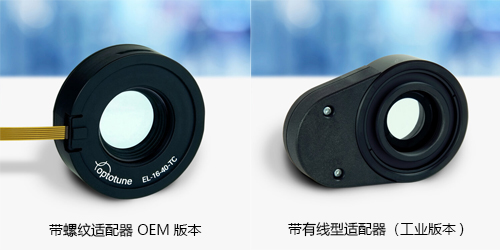

EL-16-40-TC 具有緊湊型形式，可用于 OEM 集成，但也配有多個螺紋適配器和堅固的 Hirose 連接器，可用于工業用途，其中可調鏡頭可輕松與現成的成像鏡頭組合。
兩種不同的膜配置分別允許 5 和 20 dpt 的焦距范圍，并且可以使用蓋玻片進行 VIS 和 NIR 涂層。
應用：
機器視覺
顯微鏡
眼科設備的屈光矯正
下表為EL-16-40-TC 系列的主要規格:
| 標準產品型號 | 調諧范圍 | 波前誤差 | 最高線程 | 最低線程 |
| EL-16-40-TC-VIS-5D | -500 -333 mm -2 -3 dpt | <0.25/ <0.5λ | ||
| EL-16-40-TC-VIS-20D | -100 -100 mm -10 -10 dpt | <0.50 / <2.5λ | ||
| EL-16-40-TC-VIS-5D-M25.5 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M25.5x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-M27 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M27x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-M30.5 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M30.5x0.5（公） | M40.5x0.5（母） |
| EL-16-40-TC-VIS-5D-C | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | C-mount（公） | C-mount（母） |
| EL-16-40-TC-VIS-5D-M42 | -500 -333 mm -2 -3 dpt | <0.25 / <0.5λ | M42x1（公） | M42x1（母） |
*所有型號均可提供近紅外 (NIR) 鍍膜或定制鍍膜（可根據要求提供）。
*帶螺紋適配器的型號均可配備內置鏡頭控制器 ECC-1C。
*波前誤差以 λ RMS 表示，波長為 525nm，光軸垂直/水平。 高性能<0.1>
ELM-F 系列由專門設計的定焦鏡頭組成，可在光路中兼容 我們的電動可調鏡頭。該系列產品正在持續擴展，目前支持 S 接口和 C 接口相機，傳感器尺寸最大可達 4/3 英寸，焦距范圍為 5 至 300 mm。
通過優化過程，可以獲得以下優勢：
經過全面測試的模塊
低 f 值，無漸暈
最緊湊的解決方案
應用：
ELM-F系列是以下應用的理想選擇
條形碼閱讀器
無人機
虹膜識別
數據包排序
超市機器人
下表總結了S接口相機的 ELM-F系列的主要規格：
| 產品 | 焦距 | F# | 像素大?。╱m） | 相機傳感器格式 | 接口 | 連接器類型 | ECC-1C 兼容性 | 測試報告 |
| ELM-5-5.0-7-S | 5mm | 5.0 | 2.2um | 1/2.5" | S | FPC | 下載 | |
| ELM-8-5.6-9-S | 8mm | 5.6 | 2.4um | 1/1.7" | S | FPC | ||
| ELM-12-5.6-9-S | 12mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下載 | |
| ELM-16-5.6-9-S | 16mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下載 | |
| ELM-25-5.6-9-S | 25mm | 5.6 | 2.4um | 1/1.7" | S | FPC | 下載 |
下表總結了C接口相機的 ELM-F系列的主要規格：
| 產品 | 焦距 | F# | 像素大?。ㄍ扑]） | 相機傳感器格式 | 接口 | 連接器類型 | ECC-1C兼容性 | 測試報告 |
| ELM-6-5.6-9-C | 6mm | 5.6 | 3.5um | 1/1.8" | C | Hirose | ||
| ELM-8-5.6-11-C | 8mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-8-4.0-9-C | 8mm | 4.0 | 3.45um | 1/1.8" | C | Hirose | ||
| ELM-12-5.6-11-C | 12mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-12-4.0-9-C | 12mm | 4.0 | 3.45um | 1/1.8" | C | Hirose | ||
| ELM-12-2.8-18-C | 12mm | 2.8 | 2.4um | 1.1" | C | Hirose | ? | 下載 |
| ELM-16-5.6-11-C | 16mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-16-4.8-18-C | 16mm | 4.8 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-25-5.6-11-C | 25mm | 5.6 | 3.5um | 2/3" | C | Hirose | ||
| ELM-25-2.8-18-C | 25mm | 2.8 | 2.4um | 1.1" | C | Hirose | ? | 下載 |
| ELM-25-4.2-18-C | 25mm | 4.2 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-35-4.2-18-C | 35mm | 4.2 | 3.45um | 1.1" | C | Hirose | ? | |
| ELM-35-6.4-11-C | 35mm | 6.4 | 3.45um | 2/3" | C | Hirose | ||
| ELM-35-5.6-14-C | 35mm | 5.6 | 3.0um | 2/3" | C | Hirose | ? | |
| ELM-35-5.6-16-C | 35mm | 5.6 | 3.0um | 1" | C | Hirose | ? | 下載 |
| ELM-50-3.5-18-C | 50mm | 3.5 | 2.4um | 1.1" | C | Hirose | ? | 下載 |
| ELM-50-8.0-11-C | 50mm | 8.0 | 3.45um | 2/3" | C | Hirose | ||
| ELM-60-4.0-24-C | 60mm | 4.0 | 3.5um | 4/3" | C | Hirose | ? | 下載 |
| ELM-75-4.0-8-C-NIR | 75mm | 4.0 | 3.45um | 1/2" | C | FPC | ||
| ELM-75-4.0-16-C | 75mm | 4.0 | 3.45um | 1" | C | Hirose | ? | 下載 |
| ELM-80-4.0-24-C | 80mm | 4.0 | 5.0um | 4/3" | C | Hirose | ? | 下載 |
| ELM-150-7.5-11-C | 150mm | 7.5 | 5.0um | 2/3" | C | Hirose | ? | |
| ELM-300-10.0-11-C | 300mm | 10.0 | 8.0um | 2/3" | C | Hirose | ? | 下載 |

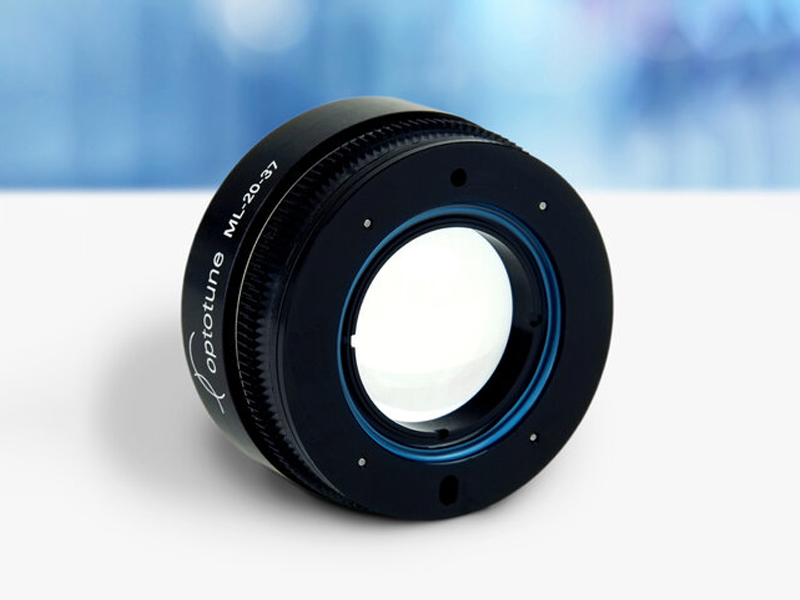

ML-20-37 可以根據具體要求進行自我調整。通過手動旋轉調節環，鏡片可以從凸面變?yōu)槠矫婊虬济?。這個獨特的功能允許選擇和微調鏡頭的焦距在-40到+ 40mm范圍內。
手動調焦鏡是以下應用的理想選擇：
LED照明
光學研發(如波束擴展器)
教育
眼科設備
系統原型

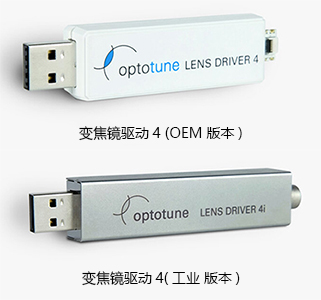

變焦鏡驅動4 提供了一個簡單而精確的方法來控制電動可調鏡頭，特別是STOT-EL-6-18和STOT-EL-10-30系列。與驅動程序的通信遵循一個開放的簡單串行協議，它可以在Windows或Linux上的任何編程語言中實現(c#， Labview和Python源代碼可用)。該驅動附帶免費軟件，可以作為獨立解決方案使用，也可以集成到OEM設計中。作為一個緊湊的USB供電的電流源，它也用于驅動LED或激光二極管。
主要特點:
電流控制以0.07mA步長，從-290到+290mA
驅動頻率從0.2 到 2000 Hz(方形、三角形或正弦曲線形)
I2C傳感器讀數，例如：用于溫度補償("聚焦能力模式")
USB驅動 (5V)
驅動軟件用于Windows 7、8和10
可以塑料，鋼材或無外
這款恒流電源適用于:
電動可調聚焦鏡
發光二極管
激光二極管
ICC-1C 是一個單通道控制器，可以控制液體鏡頭。
對于那些需要堅固耐用的工業控制器來滿足全天候運行要求的用戶來說，它是理想的選擇。
主要特點：
適用于我們所有的液體鏡片
在整個溫度范圍內具有高輸出電流穩定性
USB、PoE+ 以太網、I2C、UART 和 0-10 V 模擬（16 位）通信接口
信號發生器：正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波、自定義矢量
觸發輸入和輸出選項
簡單模式命令串行協議
工業級全天候運行
適用于 Windows 10 的 Cockpit 軟件（通過 USB 或以太網）
Python 和 C# 的軟件 SDK
控制器通過了 RoHS、REACH 和 CE 認證。
ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同時控制最多4臺設備。
主要特點：
USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口
信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）
觸發輸入和觸發輸出選項
簡單模式命令串行協議
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）
Python 和 C# 的軟件 SDK
控制器通過了 RoHS、REACH 和 CE 認證。
ICC-4C-500控制器
該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。
對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇
4 個獨立通道（每個通道 +/-500 mA）
I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）
ICC-4C-2000控制器
該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。
4 個獨立通道（每個通道 +/-2A）

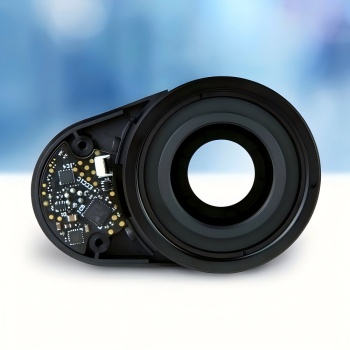

ECC-1C 是一款嵌入式控制器，以非常緊湊的外形驅動所有電動可調鏡頭。
對于需要在空間受限的環境中全天候運行的緊湊而精確的控制器的客戶來說，ECC-1C 控制器是首選解決方案。
主要特點：
電流控制范圍為 -300 至 +300 mA，步長為 83uA
電源：5-24V
數字接口：I2C、UART、GPIO
模擬接口：0-10V
讀取校準數據和溫度以進行補償（"焦點功率模式"）
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 UART 轉 USB 電纜）
Python 和 C# 的軟件 SDK
該控制器通過了 RoHS、REACH 和 CE 認證。
液態鏡頭更多資料下載：用于機器視覺的可調焦鏡頭 、用于顯微鏡的可調焦鏡頭 、液態鏡頭的穩定性和可重復性
